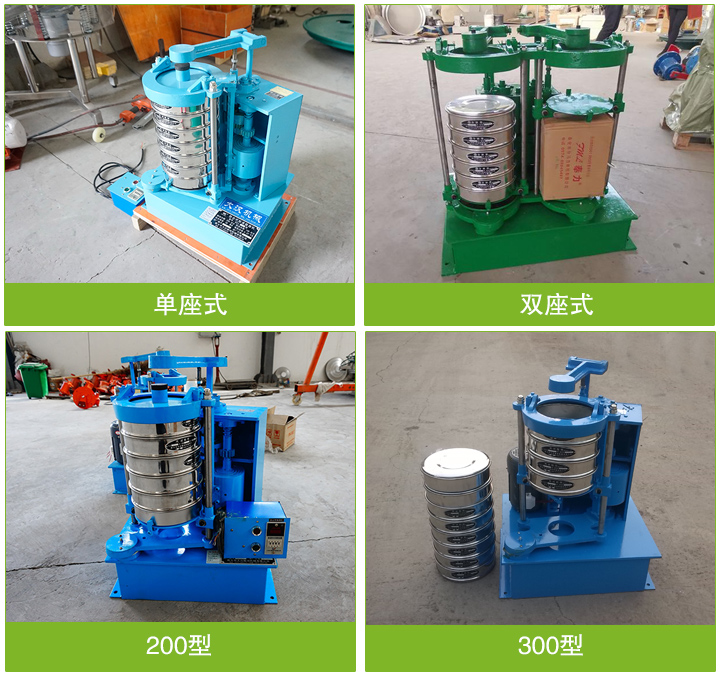

產品類別:拍擊篩
產品簡述:拍擊式標準振篩機又稱拍擊式振篩機,拍擊式振動篩,簡稱拍擊篩,具備拍擊和往復雙重運動形式,下料快,不易堵塞篩面,所以適合篩分精細的物料,尤其適合有粘性的物料,拍擊篩即可裝夾φ200標準篩,又可裝夾φ75、φ100套篩,并能自動停機,篩子層數可達7層。
篩子直徑:200mm/300mm 層數:1-7層
拍擊次數:156±3次/分 拍擊高度:38±6毫米
免費獲取報價
全國統一銷售熱線
金屬粉末檢測

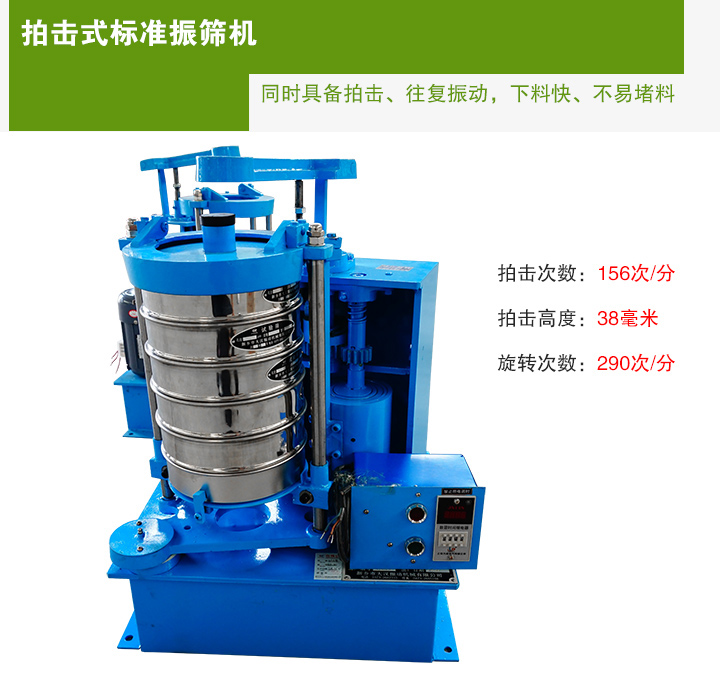

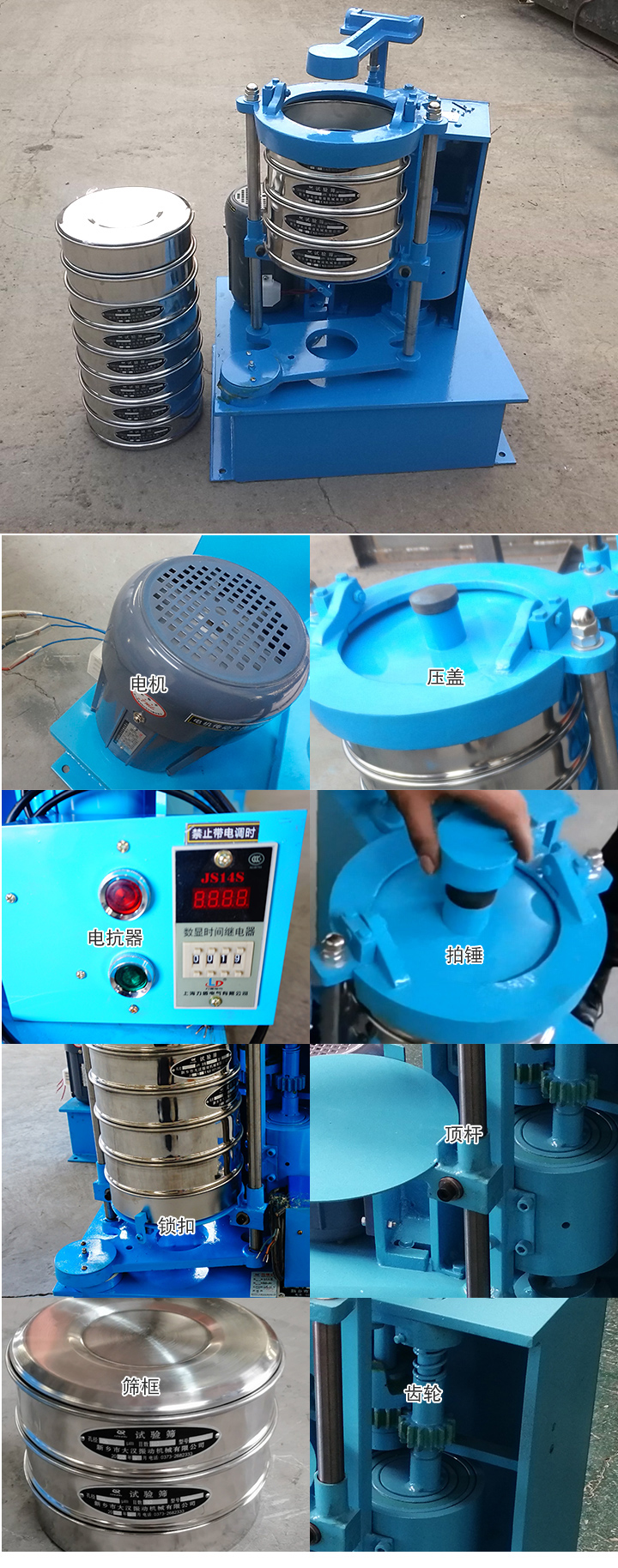

拍擊式標準振篩機簡稱拍擊式振篩機,是實驗室的常用檢測儀器之一結構主要由機座、篩具與傳動機構等部分組成,可配備專用夾具,即可裝夾ф200標準篩,又可夾裝ф75、ф100套篩,裝夾方便靈活,夾緊牢固,并能自動停機。

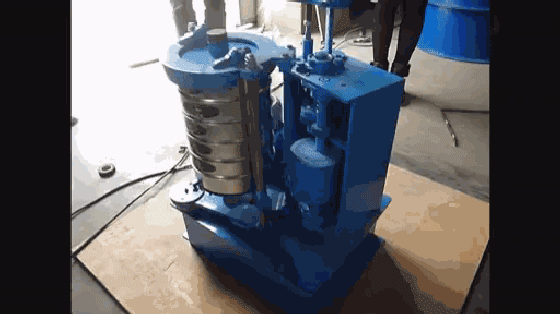

拍擊篩電機通過同步帶,帶動齒輪變速后使主軸轉動,主軸帶動偏心輪使滑板帶動試驗篩左右搖動,同時帶動頂桿齒輪轉動,頂擊拍錘,拍擊試驗篩,使試驗篩、分樣篩中的物料篩分。
序號 | 名稱 | 單位 | 數值 | |
1 | 篩子直徑 | 毫米 | φ200、φ100、φ75 | |
2 | 篩子層數 | 層 | 7 | |
3 | 200試驗篩 | 套 | 1 | |
4 | 旋轉次數 | 次/分(r/min) | 290±6 | |
5 | 拍擊次數 | 次/分(t/min) | 156±3 | |
6 | 拍擊高度 | 毫米 | 38±6 | |
7 | 盤底水平度 | mm | ≤0.6 | |
8 | 旋轉行程 | 毫米 | 25 | |
9 | 電動機 | 功率 | 千瓦 | 0.37 |
轉速 | 轉/分(r/min) | 1400 | ||
10 | 外形尺寸 | 毫米 | 長945×寬440×高785 | |
11 | 篩機重量 | 公斤 | 155 |
1、裝篩格部分:作一次定位,在托盤上好放,好取為準95型將絲桿下面的羅母擰緊。200型將托盤兩側的頂絲擰緊。
2、潤滑部分:有人工潤滑和自動工潤滑兩種。 95型機體上部有4個注油孔,為人工定時注油。潤滑各摩擦件。 自動潤滑,向機座內注入一定高度的潤滑機油,當轉動軸轉動時,給油環把潤滑油送到各個需要潤滑的位置。請注意機座內加油九公斤。 200型有五個人工定期注油處。
3、自動停車裝置:由撥動開頭、按鈕、中間繼電器、時間繼電器組成。定時多少調時間繼電器上的±±鍵即可。
拍擊篩(拍擊式標準振篩機)分多種特性的產品。適用于普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查,亦廣泛應用于地質、冶金、粉體、化工、建工、水泥、醫藥、國防等部門科研、生產、實驗室,對物料進行篩分檢測。

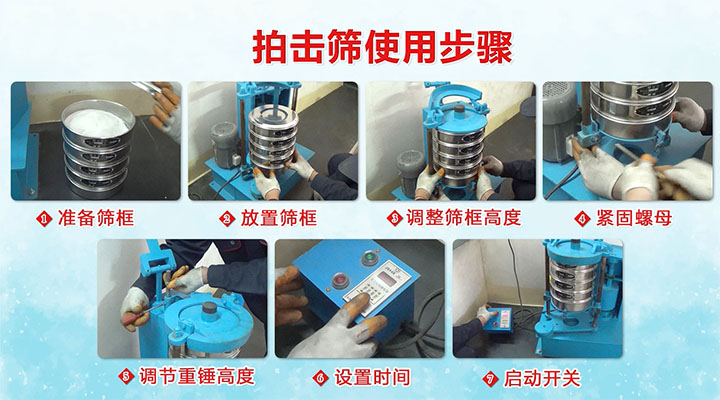

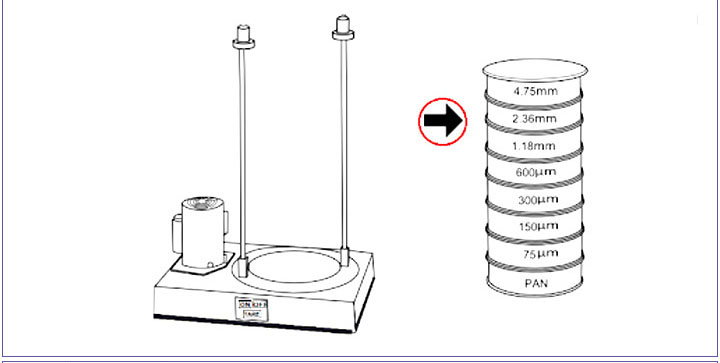

1、可根據自身需求加裝1-7層試驗篩。具體做法是:松掉托盤擰緊螺絲,將托盤往下移動,放入裝好物料的試驗篩(分樣篩、標準篩),隨后托起托盤至適合部位,擰緊緊固螺絲,蓋好翻蓋,卸下錘鐵后,選好時間即可開機。采用100、75夾具可應用相對尺寸套篩,特殊尺寸可定制。
2、設定時間:用戶可依據自己需要調整運行時間,調整時間前兩位為分鐘,后兩位為秒。
1、開機前必須加油5公斤,注意電機外殼上所示的箭頭方向是否一致,禁止反轉。
2、將裝有試樣的篩具置于下篩盤上,調整升降托架使篩具緊卡在篩盤與下篩盤之間。
3、經常注意運動件的滑潤,定時加油,以延長使用壽命。
