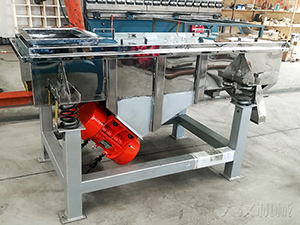

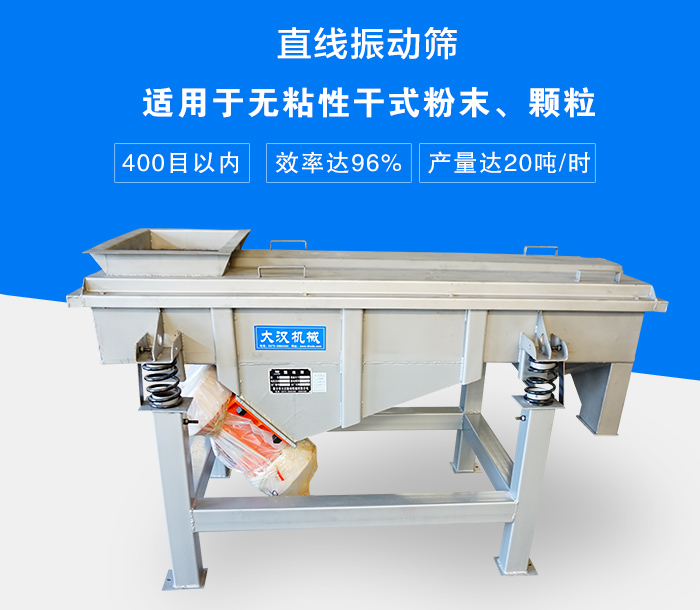

產品簡介:直線振動篩適合粒度在0.074-5mm,含水量小于7%且無粘性的各種干式粉狀或顆粒狀物料,直線篩采用雙電機驅動,激振力大,產量達20噸/時,篩分效率高達96%,可根據用戶要求增設1~6層篩網,選擇碳鋼或不銹鋼材質。
篩分目數:400目產量:0.12-20噸/時
網孔尺寸:2-200目電機功率:2*(0.37-0.55)
免費獲取報價
全國統一銷售熱線
該產品篩分效率可達96%以上,可篩分400目以內的干式粉末、顆粒,每小時產量可達20噸,1-6層篩網,可同時篩分出2-7種不同粒度的物料,密封性好,無粉塵溢散,耗能少,可用于流水線生產中的自動化作業。

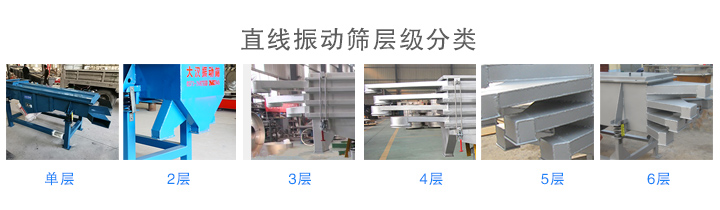

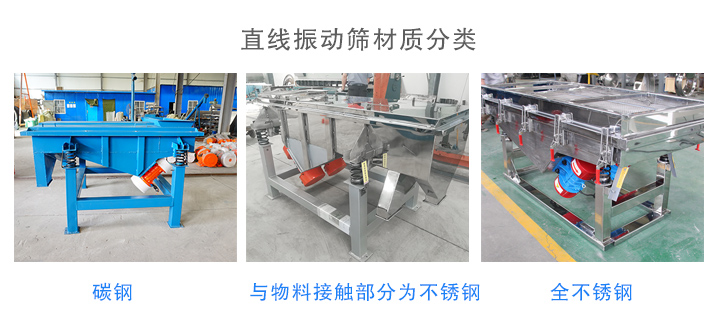

直線振動篩是一種運動軌跡為直線的中、細篩分設備,其材質分為多種,如:碳鋼材質,不銹鋼材質,全不銹鋼材質等,可滿足不同行業的篩分要求,1-6層篩網,能同時進行2-7個等級的分選自動排料,更適合于24小時流水線作業。

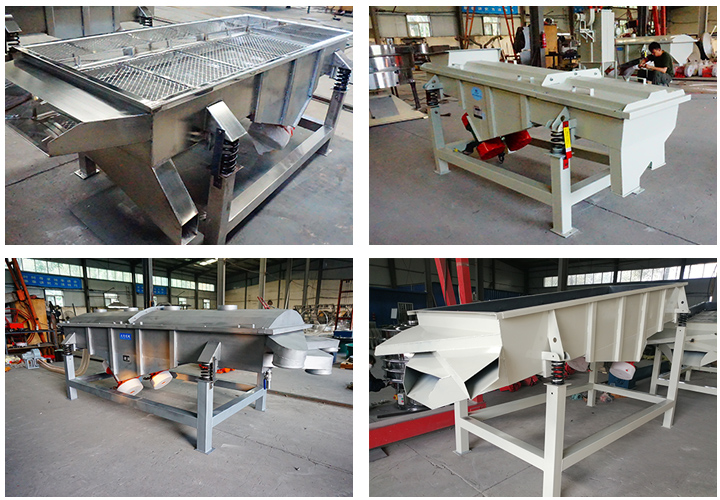

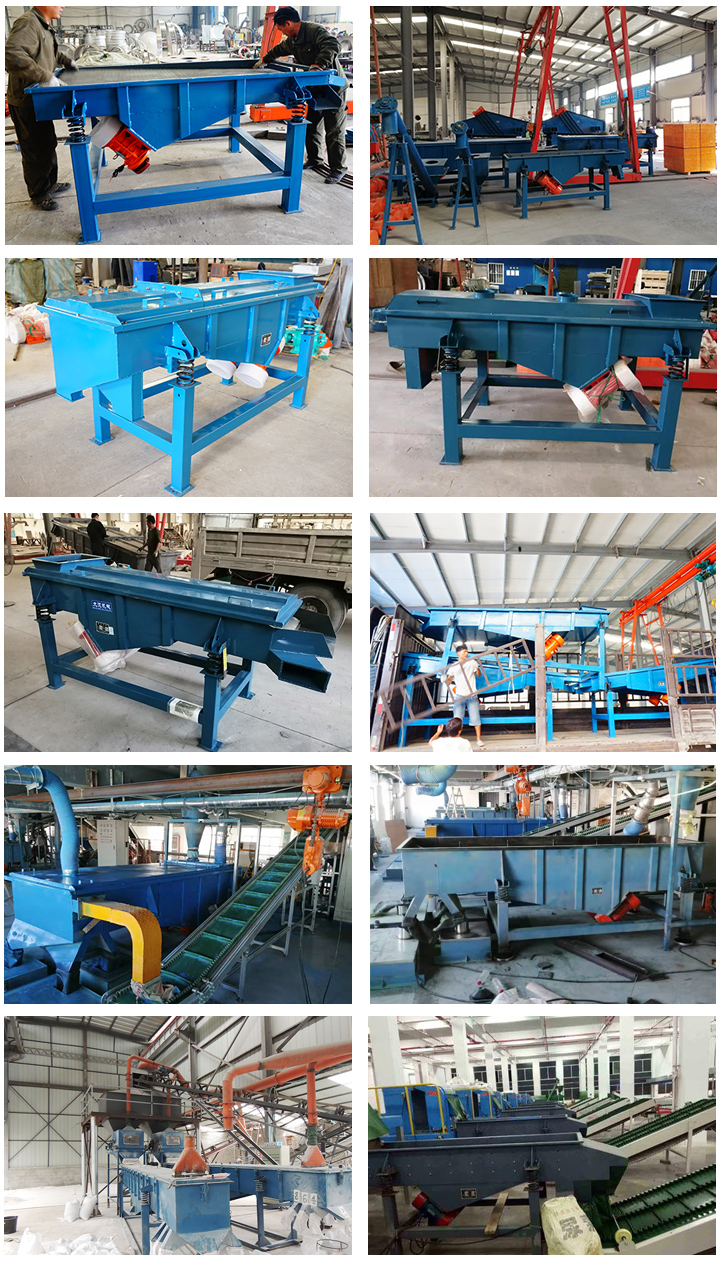

單層直線篩-杏仁除雜
多層直線篩-硫酸鎳分級
不銹鋼直線振動篩-化肥顆粒分級
大型直線篩-篩分沙子
直線振動篩主要用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分、除雜。
食品行業:大豆、板栗、花生、芝麻、麥芽、稻谷、大米等。
化工行業:化肥、尿素、石油焦、樹脂、涂料等。
醫藥行業:中藥粉、中藥飲片、顆粒藥丸、微丸等。
冶金行業:耐火材料、高嶺土、石灰、氧化鋁、重質炭酸鈣、石英砂等

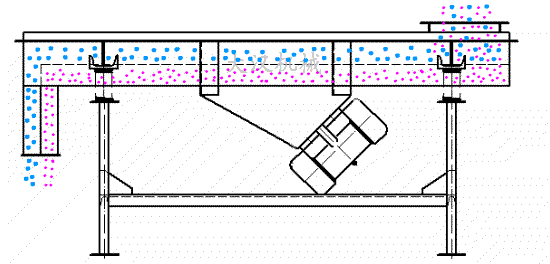

DZSF系列直線振動篩分機為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍或向前作直線運動,從而達到對物料進行篩選和分級的目的。適用于粒度在0.074―5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm。

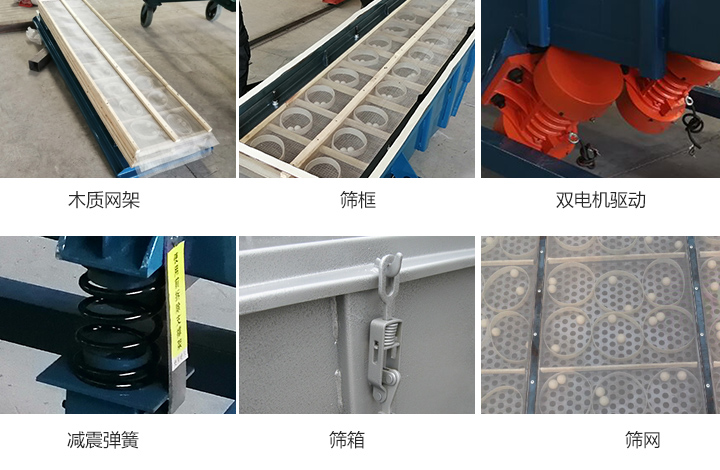

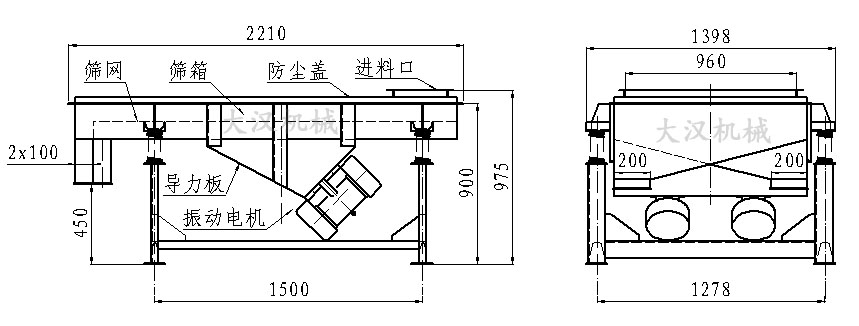

直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。
2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。
3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。
6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直與地面。
7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。
型號 | 篩面尺寸 (mm) |
篩面層數 | 網孔尺寸 目 |
處理量 (t/h) |
振次 | 雙振幅 (mm) |
電機功率 (kw) |
振動方向角 | 外形尺寸 (長×寬×高)mm |
DZSF515 | 500×1500 | 1-5 | 2-200 | 0.05-5 | 960 | 6-7 | 2×0.37 | 45-60 | 2140×808×848 |
DZSF520 | 500×2000 | 2-200 | 0.05-5 | 960 | 6-7 | 2×0.37 | 45-60 | 2140×808×848 | |
DZSF525 | 500×2500 | 2-200 | 0.06-8 | 960 | 5-7 | 2×0.37 | 45-60 | 2462×808×848 | |
DZSF530 | 500×2500 | 2-200 | 0.06-8 | 960 | 5-7 | 2×0.37 | 45-60 | 2462×808×848 | |
DZSF1020 | 1000×2000 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.37 | 45-60 | 2953×808×1120 | |
DZSF1030 | 1000×3000 | 2-200 | 0.1-20 | 960 | 6-8 | 2×0.37 | 45-60 | 3152×1340×1120 | |
DZSF1025 | 1000×2500 | 2-200 | 0.1-15 | 960 | 5-7 | 2×0.37 | 45-60 | 2203×1320×900 |
D----------------------------------振動電機(振動源)
Z----------------------------------直線(運轉軌跡)
SF----------------------------------篩分機
1020----------------------------------篩面尺寸(1000mm寬x2000mm長)
1-------------------------------------兩層(兩層篩網三個出料口)
S(P)-----------------------------------鋼板材質【S代表不銹鋼,P代表普碳鋼】
該設備應固定在專用地基上,由預埋螺栓固定。如不打?qū)S玫鼗?,?yīng)在工作臺與設備機座之間敷設防振橡膠板,在使用前必須給設備配置安全可靠的接地保護線。
注意:設備安裝到位后,開機前必須將運輸時用來固定篩體和機座的裝置拆掉。
直線振動篩安裝好以后,應按以下要求檢查:
1、檢查振動電機繞組對地的絕緣電阻,若<20MΩ必須烘干后方能使用。
2、篩體和機座上、下彈簧座圈上,彈簧應完全垂直嵌入彈簧座圈,以保證篩體平衡,篩機的振動部分切勿與機外其它物體有硬性連接或接觸。
3、閉合電源開關,確認振動電機同步反向旋轉,進行10-20分鐘空運轉,設備在運行時如有異常聲音,應迅速關機進行檢查處理。設備運轉正常后,可將少量需篩分的物料通過進料口設入篩機內,確認物料向出料口方向行進,然后逐漸增加到所需和所能承受的給料量。
4、篩分物料時,應在進料口將物料均勻投入,保證篩面上的物料均勻分布。物料下落時,不得有大的沖擊,以免損壞篩網,特殊情況下(如物料粒度相差懸殊大、物料比重大等)應在進料口上加一層較粗的篩網作緩沖。
5、用戶可根據篩機的層數,物料比重不同來增減篩機的激振力(通過調節振動電機兩端偏心重錘的夾角來增減激振力),使篩機達到佳的篩分效果。
6、設備在停機時產生瞬間的共振區,此時振幅和噪聲會明顯增大,屬正?,F(xiàn)象,設備在開停機前,篩面上不得有存留物料,篩網需經常檢查是否張緊、破損,如有破損要即時更換。
